私用版劇場図面公開

自分が音響プランをするときに使っている、宮城・仙台を中心とした劇場や会場の図面です。Dynamic Drawというフリーソフトで扱えます。躯体、バトン、等でレイヤー分けしてあります。

精密な寸法が必要な時は、ご自身で下見と実測をしてください。責任は取りかねます。

これらの図面の情報にもとづいて、会場や催事主催者に問い合わせをすることは、おやめください。

Dynamic Drawで使える舞台・音響・照明・映像・楽器等の記号については、舞台仕込み図オープンテンプレートがおすすめです。

更新履歴

2025/2/7　サムネイル代わりに、各劇場の図面のおおむね全部入りの、PNG画像を掲載しました。

2025/1/10　エル・パーク仙台スタジオホールを公開しました。
　エル・パーク仙台ギャラリーホールの用紙サイズの表記を間違えていたのを修正しました。A3と記載していましたが正しくはA4で、その数字のみの修正です。

2024/10/29　エル・パーク仙台ギャラリーホールを公開しました。公式図面の、数値の方を信用した結果、躯体の形状が公式図面とやや異なっています。

2024/10/11　宮城野区文化センターパトナシアターの、ロールバック客席のサイズを修正。本体先端はほとんど上手扉の端まで来ます。最前までの図面では少し短すぎました。

2024/10/11　市民活動シアターに、常設DMX回線の情報を追加。

2024/8/15　公開。

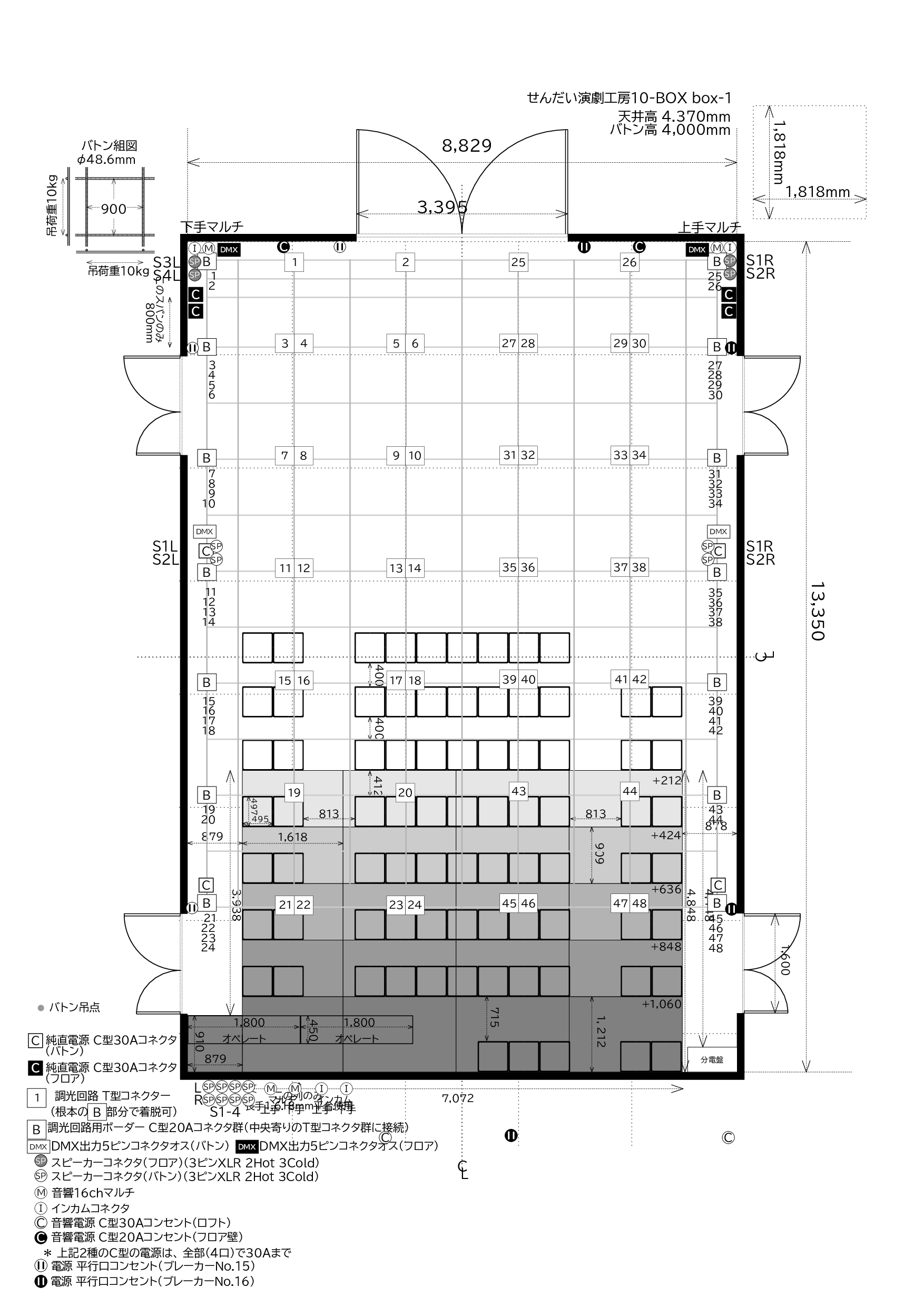

　宮城野区文化センターパトナシアター、仙台市市民活動サポートセンター市民活動シアター、せんだい演劇工房10-BOX box-1、クォータースタジオ、いわてアートサポートセンター風のスタジオの5か所。
　閉館中のエル・パーク仙台スタジオホールと同ギャラリーホールは、閉館が明けて公式の図面を入手してから作業します。
　シアターキネマティカは、現地で計測の後に作業します。
